کوره رنگ الکترواستاتیک در اصفهان؛ راهنمای جامع طراحی، ساخت و انتخاب خط رنگ صنعتی (حرارت سازه زنده رود)

خلاصهٔ اجرایی و چشم‌انداز استراتژیک

برای سازمان‌های صنعتی که در پی دستیابی به بالاترین سطوح کیفیت پوشش‌دهی فلزات هستند، راه‌اندازی یک خط رنگ تمام اتوماتیک الکترواستاتیک نه یک انتخاب، بلکه یک ضرورت رقابتی است. این مقالهٔ مرجع، یک تحلیل عمیق و فنی از تمامی اجزای حیاتی این سیستم‌های پیشرفته ارائه می‌دهد. از ضرورت آماده‌سازی سطح با قطعه‌شوی صنعتی و دقت بی‌نظیر ربات‌های ایرلس پاشش رنگ، تا نقش حیاتی دستگاه‌های سایکلون و مولتی سیستم در حفظ محیط زیست و بهینه‌سازی مصرف رنگ. در مرکز این سامانه، کوره رنگ الکترواستاتیک قرار دارد که کیفیت و دوام نهایی محصول را تضمین می‌کند. ما به‌عنوان متخصصان بومی در اصفهان، با درک نیازهای صنعتی منطقه، راهکارهای مهندسی‌شده و بومی را برای حداکثر بازدهی و حداقل توقف خط (Downtime) ارائه می‌دهیم. این راهنما به‌منظور تجهیز مدیران فنی و سرمایه‌گذاران با دانش لازم برای اخذ تصمیمات استراتژیک در زمینهٔ پوشش‌دهی تدوین شده است.

---

۱. اهمیت و جایگاه خطوط رنگ صنعتی در زنجیرهٔ تولید مدرن

کیفیت یک محصول صنعتی امروز صرفاً با توان عملکردی آن تعریف نمی‌شود؛ ظاهر، مقاومت و طول عمر آن در مواجهه با شرایط محیطی، نقش تعیین‌کننده‌ای در ارزش و برند آن ایفا می‌کند. خطوط رنگ الکترواستاتیک، با بهره‌گیری از نیروی مغناطیسی و الکتریکی، پوششی چسبنده، یکنواخت، و مقاوم در برابر خوردگی، خراش و عوامل شیمیایی ایجاد می‌کنند.

۱.۱. چرا صنعت پوشش‌دهی در اصفهان به‌عنوان یک قطب صنعتی حیاتی است؟

استان اصفهان، با وجود شهرک‌های صنعتی متعدد نظیر شهرک صنعتی برق و الکترونیک خمینی شهر و مورچه خورت، مرکز ثقل صنایع بزرگی چون قطعه‌سازی خودرو، ساخت‌وساز، تولیدات لوازم خانگی سنگین، و صنایع نظامی است. این تمرکز صنعتی، تقاضای بالایی برای ساخت و خدمات‌رسانی سریع و تخصصی به کوره‌های رنگ صنعتی ایجاد کرده است. دسترسی به یک تولیدکنندهٔ بومی مانند حرارت سازه زنده رود در اصفهان، مزایایی نظیر:

• کاهش زمان پاسخ‌گویی (Response Time): در صورت نیاز به تعمیرات یا تأمین قطعات یدکی.
• مشاورهٔ منطبق بر زیرساخت‌های محلی: بهینه‌سازی مصرف سوخت بر اساس قیمت و دسترسی محلی به انرژی.
• آموزش تخصصی نیروی کار: ارائهٔ آموزش‌های عملی برای اپراتورهای محلی.

۲. فازهای عملیاتی خط رنگ تمام اتوماتیک؛ نگاهی عمیق به تجهیزات

یک خط رنگ اتوماتیک موفق، فرآیندی سه‌بخشی و به هم پیوسته است: آماده‌سازی، پاشش، و پخت. اختلال در هر مرحله، بر کیفیت کل سیستم تأثیر می‌گذارد.

۲.۱. آماده‌سازی سطح (Pre-Treatment): زیرسازی برای یک پوشش پایدار (قطعه‌شوی صنعتی)

۲.۱. آماده‌سازی سطح: زیرسازی دقیق برای یک پوشش پایدار (نقش قطعه‌شوی صنعتی)

مرحلهٔ آماده‌سازی سطح (Pre-Treatment)، بنیاد کیفیت و طول عمر کل سیستم پوشش‌دهی است و از نظر فنی، حیاتی‌ترین گام در کل فرآیند رنگ‌آمیزی صنعتی محسوب می‌شود. نادیده‌گرفتن دقت در این مرحله، تمامی هزینه‌های صرف‌شده برای رنگ و کوره را به خطر می‌اندازد.

حضور حتی مقادیر ناچیزی از آلودگی‌های سطحی، مانع از شکل‌گیری پیوند شیمیایی یا مکانیکی قوی بین پوشش و زیرلایهٔ فلزی می‌گردد. آلاینده‌های رایج که باید به‌طور کامل حذف شوند، عبارت‌اند از:

1. روغن‌های فرآیندی (Processing Oils): شامل روغن‌های محافظ، روان‌کننده‌ها و گریس‌های مورد استفاده در فرآیندهای کشش، قالب‌گیری، و پرس‌کاری.
2. اکسیداسیون و زنگار (Rust & Scale): لایه‌های اکسیدشده که توسط عوامل محیطی یا جوش‌کاری ایجاد شده‌اند و باید از طریق مراحل اسیدشویی یا مکانیکی حذف شوند.
3. غبار و ذرات جامد (Soil & Dust): ذرات معلق محیطی یا پودرهای سایندهٔ باقی‌مانده از فرآیندهای سایش.

نحوهٔ تأثیر نقص در آماده‌سازی بر کیفیت نهایی:

• کاهش شدید چسبندگی (Adhesion Failure): اگر چربی‌ها به‌طور کامل پاک نشوند، رنگ به جای چسبیدن به فلز، به لایهٔ چربی می‌چسبد. در نتیجه، با کوچک‌ترین ضربهٔ مکانیکی یا نوسان دمایی، رنگ به‌صورت ورقه‌ای از سطح جدا می‌شود.
• خوردگی زیرپوشش (Filiform Corrosion): این پدیده، که اغلب ناشی از باقی‌ماندن نمک‌ها و آلودگی‌ها پس از شستشو است، باعث می‌شود رطوبت و اکسیژن از طریق نقاط ضعف پوشش نفوذ کرده و زنگ‌زدگی به‌صورت رشته‌ای (مانند تار عنکبوت) در زیر لایهٔ رنگ گسترش یابد و پوشش را به بیرون فشار دهد.
• مشکلات ظاهری: ایجاد نقص‌هایی نظیر «چشم ماهی» (Fisheyes) در رنگ مایع یا «سوراخ‌های سنجاقی» (Pinholes) در رنگ پودری، که ناشی از واکنش سطح آلوده با مواد شیمیایی یا حلال‌های رنگ در حین پخت است.

نقش دستگاه قطعه‌شوی صنعتی (Pre-Treatment Systems):

دستگاه قطعه‌شوی صنعتی مجموعه‌ای از وان‌ها یا تونل‌های اسپری مهندسی‌شده است که این آلودگی‌ها را به‌صورت نظام‌مند حذف کرده و مهم‌تر از آن، یک لایهٔ تبدیل (Conversion Coating) را روی سطح فلز ایجاد می‌کند. این لایه (مانند فسفاتهٔ روی یا نانوسرامیک) عملکرد دوگانه دارد:

1. افزایش سطح تماس: ایجاد یک ساختار کریستالی یا متخلخل بر روی فلز، که سطح را برای نفوذ و پیوند مکانیکی با رنگ آماده می‌سازد.
2. مقاومت در برابر خوردگی: ایجاد یک سد شیمیایی غیرفعال بین فلز پایه و محیط، که مقاومت محصول را در تست‌های استاندارد مه نمکی (Salt Spray Test) به شکل چشمگیری افزایش می‌دهد.

شرکت حرارت سازه زنده رود با طراحی سیستم‌های قطعه‌شوی صنعتی متناسب با ابعاد و جنس قطعات شما (فولاد، آلومینیوم یا گالوانیزه)، آماده‌سازی استاندارد سطح برای حداکثر چسبندگی و افزایش مقاومت در برابر خوردگی را مطابق با استانداردهای ملی و بین‌المللی تضمین می‌کند.

ویژگی فنی	قطعه‌شوی اسپری (Spray Washer)	قطعه‌شوی غوطه‌وری (Dip Washer)
سرعت و راندمان	بالا؛ مناسب خطوط کانوایر پیوسته و حجم بالا.	پایین‌تر؛ مناسب تولیدات دسته‌ای و قطعات پیچیده.
شکل قطعات	مناسب قطعات با ساختار نسبتاً ساده و صاف.	ایده‌آل برای قطعات با هندسهٔ پیچیده که مایع شستشو باید به تمام نقاط نفوذ کند.
مراحل معمول	چربی‌گیری قلیایی، شستشوی آب گرم، فسفاته (یا نانو)، آبکشی نهایی.	مشابه اسپری، اما با زمان نگهداری (Dwell Time) طولانی‌تر در هر وان.
تخصص حرارت سازه زنده رود	طراحی سیستم‌های چندمرحله‌ای با وان‌های استیل مقاوم در برابر مواد شیمیایی و کنترل دمای دقیق.

برای اطلاعات بیشتر به مقاله صفر تا صد آماده‌سازی سطح؛ راهنمای جامع انتخاب قطعه‌شوی صنعتی، فرآیند فسفاته و نانوپوشش‌ها مراجعه کید.

۲.۲. محیط و ابزار پاشش رنگ: دقت در جزئیات فنی و اتوماسیون (کابین رنگ، آبشار و ربات‌های ایرلس)

مرحلهٔ پاشش، قلب تپندهٔ خط رنگ است؛ جایی که کیفیت فنی کوره و آماده‌سازی سطح به پوشش نهایی تبدیل می‌شود. پاشش باید با حداکثر دقت برای ضخامت یکنواخت (DFT) و حداقل اتلاف رنگ (Overspray) انجام شود. دستیابی به این اهداف، نیازمند ابزار و محیط‌های تخصصی و کنترل‌شده است.

کابین رنگ و آبشار (Powder & Water Curtain Booth): کنترل ذرات و حفظ راندمان

طراحی کابین پاشش به صورت مستقیم بر راندمان انتقال رنگ (Transfer Efficiency – TE) و ایمنی محیط کار تأثیر می‌گذارد.

• کابین رنگ پودری (Powder Coating Booth):
  • راندمان الکترواستاتیک: در سیستم‌های الکترواستاتیک، بدنهٔ کابین‌های مدرن (مانند کابین‌های PVC، فایبرگلاس یا پلی‌پروپیلن) از مواد نارسانا ساخته می‌شود. این امر از تداخل با میدان الکترواستاتیک تفنگ پاشش و قطعه (که دارای بار مخالف است) جلوگیری می‌کند. عدم تداخل، جذب بهتر پودر به قطعه و افزایش راندمان TE را به همراه دارد.
  • سیستم تهویه و بازیافت: این کابین‌ها باید مجهز به سیستم‌های مکش پایین (Down-Draft) و سیستم بازیافت داخلی باشند تا ذرات معلق رنگ (Overspray) را کنترل کنند. این ذرات برای هدایت به سایکلون و مولتی سیستم (برای بازیافت) به بیرون کابین کشیده می‌شوند.
  • نورپردازی: نیاز به نورپردازی داخلی قوی (معمولاً LED ضد انفجار) و یکنواخت برای تشخیص زودهنگام هرگونه نقص در پوشش.

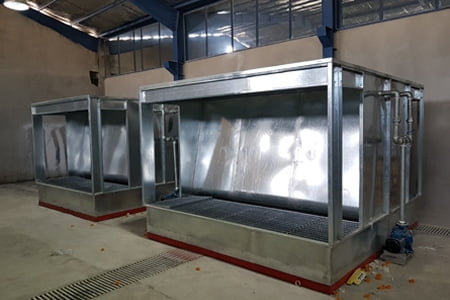

• کابین رنگ و آبشار (Water Curtain Booth – برای رنگ مایع):
  • کنترل آلودگی: در پاشش رنگ‌های مایع بر پایهٔ حلال، کابین آبشار رنگ استفاده می‌شود. پردهٔ پیوسته و متراکم آب در پشت محل پاشش، ذرات اضافی رنگ و حلال‌ها را جذب کرده و از آلودگی هوای کارگاه و تجمع رنگ در محیط جلوگیری می‌کند.
  • تصفیهٔ آب: گردش آب در این سیستم‌ها باید به‌صورت دائمی از طریق فیلتراسیون، لجن‌زدایی و تزریق مواد منعقدکننده (Coagulants) تصفیه و بهینه شود تا کیفیت پردهٔ آب و راندمان جذب حفظ گردد.

---

ربات‌های ایرلس پاشش رنگ (Airless Spray Robots): انقلاب دقت و تکرارپذیری

با رشد استانداردهای کیفی جهانی، نیاز به اتوماسیون رباتیک برای حذف متغیرترین عنصر تولید، یعنی خطای انسانی، ضروری شده است.

• فناوری ایرلس (Airless Technology): ربات‌های ایرلس از فشار هیدرولیکی بسیار بالا (تا ۳۰۰ بار) برای تفکیک رنگ (Atomization) استفاده می‌کنند. این فرآیند بدون نیاز به هوای فشرده انجام می‌شود و باعث کاهش مصرف حلال و کاهش شدید برگشت رنگ (Bounce-Back) می‌شود.
• دقت و تکرارپذیری (Repeatability): ربات‌های شش محوره، ضخامت لایهٔ مرطوب (WFT) را با دقت میلی‌متری و در سیکل‌های متوالی به‌طور کامل حفظ می‌کنند. این تکرارپذیری، تضمین می‌کند که ضخامت لایهٔ خشک (DFT) در تمام نقاط بحرانی قطعه (به خصوص لبه‌ها و زوایای تیز) یکنواخت باقی بماند.
• افزایش بازدهی و سرعت خط: سرعت پاشش رباتیک، با حذف نیاز به استراحت و توقف، به‌طور چشمگیری بالاتر از پاشش دستی است و برای خطوط با ظرفیت تولید بسیار بالا (High Throughput) و کارکرد ۲۴ ساعته ضروری است.
• ایمنی و سلامت: ربات‌ها در محیط‌های خطرناک‌تر (مانند پاشش رنگ‌های حاوی حلال‌های فرار، ایزوسیانات‌ها یا رنگ‌های پودری سمی) جایگزین نیروی انسانی می‌شوند و استانداردهای ایمنی و بهداشت کار را ارتقا می‌دهند.

تخصص ما (حرارت سازه زنده رود): حرارت سازه زنده رود در طراحی و ادغام راه‌حل‌های رباتیک (از ربات‌های شش محوره با تفنگ‌های پودری الکترواستاتیک تا سیستم‌های ایرلس دقیق برای پاشش پوشش‌های محافظتی)، خطوط تولید شما را به سطح بعدی اتوماسیون صنعتی مجهز می‌کند. این تخصص شامل برنامه‌ریزی مسیر ربات (Teach-In) و کالیبراسیون دقیق نازل‌ها برای بهینه‌سازی مصرف رنگ است.

برای اطلاعات بیشتر به مقالهربات‌های ایرلس پاشش رنگ؛ ارتقای دقت، سرعت و اتوماسیون در خطوط تولید صنعتی مراجعه کید.

۲.۳. بهینه‌سازی مصرف و محیط زیست: سیستم‌های بازیافت و کنترل غبار (سایکلون و مولتی سیستم)

در خطوط رنگ الکترواستاتیک پودری، تقریباً ۳۰ تا ۴۰ درصد از پودر به دلیل عدم بار الکتریکی مناسب یا خطای پاشش، به سطح قطعه نمی‌چسبد. مدیریت این پودر اضافی (Overspray) یک ضرورت دوگانه است: اقتصادی (بازیافت مواد اولیه) و زیست‌محیطی (حفظ کیفیت هوا).

دستگاه سایکلون (Cyclone Separator): جداسازی اولیه با نیروی گریز از مرکز

سایکلون به‌عنوان اولین خط دفاعی و قلب سیستم بازیافت در خطوط رنگ پودری عمل می‌کند.

• مکانیزم جداسازی: نقش سایکلون در خطوط رنگ پودری حیاتی است. این دستگاه با استفاده از نیروی گریز از مرکز (Centrifugal Force)، ذرات پودر را از جریان هوای خارج‌شده از کابین جدا می‌کند. هوای آلوده به‌صورت مماسی (Tangential) و با سرعت بالا وارد محفظهٔ استوانه‌ای شده و یک گرداب (Vortex) ایجاد می‌کند. پودر سنگین‌تر به دیواره‌ها برخورد کرده و به سمت مخزن جمع‌آوری هدایت می‌شود.
• راندمان بالا در بازیافت: سایکلون‌های مدرن (مانند انواع مونو-سایکلون یا دوگانه)، بازدهی بازیافت بالایی دارند و معمولاً قادرند ۹۰ تا ۹۵ درصد از پودر اضافی را جمع‌آوری و برای استفادهٔ مجدد به چرخهٔ پاشش باز گردانند. این امر مستقیماً منجر به کاهش چشمگیر هزینه‌های مواد اولیه می‌شود.
• مزیت تعویض سریع رنگ: در خطوطی با تنوع رنگ بالا، از سایکلون‌های طراحی شده برای تعویض سریع رنگ (Quick Color Change) استفاده می‌شود که با حداقل سطح داخلی و ساختار ساده، امکان تمیزکاری و آماده‌سازی برای رنگ جدید را در کوتاه‌ترین زمان فراهم می‌کنند.

دستگاه مولتی سیستم غبارگیر (Multi-System Dust Collector): فیلتراسیون نهایی و استانداردهای زیست‌محیطی

پس از آنکه جریان هوا از سایکلون عبور کرد، حاوی ذرات پودری بسیار ریز (Fine Powder) است که از نظر حجم کم، اما از نظر ایمنی و محیط زیست مهم هستند.

• فیلتراسیون ثانویه: مولتی سیستم غبارگیر شامل مجموعهٔ قدرتمندی از فیلترهای کارتریجی و فن‌های مکنده است که ریزترین ذرات (معمولاً تا حد ۵ میکرون) را از هوا حذف می‌کند.
• سیستم تمیزکاری خودکار (Pulse-Jet): برای جلوگیری از گرفتگی فیلترها و حفظ راندمان سیستم، مولتی سیستم‌ها مجهز به سیستم جت پالس (Pulse-Jet Cleaning) هستند. هوای فشرده به‌صورت دوره‌ای به فیلترها ضربه می‌زند تا پودر انباشته شده جدا شود و به مخزن زیرین بریزد.
• بازیابی هوای تصفیه‌شده: هوای تصفیه‌شده پس از فیلتراسیون نهایی، یا به بیرون هدایت می‌شود یا (در صورت رعایت استاندارد کیفی هوا) به داخل کارگاه باز گردانده می‌شود. این سیستم، شرط اساسی برای رعایت استانداردهای زیست‌محیطی و جلوگیری از آلودگی محیط کار است و با بازگرداندن هوای گرم یا سرد به داخل کارگاه، در مصرف انرژی سیستم‌های گرمایشی و سرمایشی نیز صرفه‌جویی می‌کند.
• ایمنی غبار و انفجار: کنترل غبار پودری توسط این سیستم‌ها، ریسک تجمع غلظت بالای پودر در هوا را که می‌تواند منجر به انفجار غبار (Dust Explosion) شود، به‌شدت کاهش می‌دهد.

تخصص حرارت سازه زنده رود: ما در حرارت سازه زنده رود سیستم‌های سایکلون و مولتی سیستم را با راندمان بازیافت بالا طراحی می‌کنیم تا ضمن بهینه‌سازی مصرف رنگ، خط تولید شما در اصفهان و دیگر مناطق صنعتی، مطابق با الزامات سخت‌گیرانهٔ ادارهٔ محیط زیست فعالیت کند.

۳. کوره‌های پخت رنگ الکترواستاتیک: نقطهٔ اوج فرآیند و تمرکز اصلی ما

کورهٔ پخت جایی است که فرآیند تبدیل پودر خشک به یک پوشش پلیمری سخت و مقاوم، موسوم به پلیمریزاسیون (Curing)، انجام می‌شود. کیفیت و دوام نهایی پوشش رنگ مستقیماً با دقت کنترل دما و زمان پخت مرتبط است. دما و زمان پخت باید به‌دقت مطابق با برگهٔ فنی رنگ (TDS – Technical Data Sheet) حفظ شود تا خواص مکانیکی (مانند انعطاف‌پذیری و مقاومت در برابر ضربه) و خواص شیمیایی (مقاومت در برابر حلال‌ها و خوردگی) رنگ تضمین گردد.

۳.۱. اصول عملکرد حرارتی و کنترل دما

برای دستیابی به پخت استاندارد، کوره باید دو شرط اساسی را تأمین کند:

1. سرعت رسیدن به دمای پخت (Ramp-Up Time): زمان لازم برای رسیدن قطعه (و نه هوای کوره) به دمای پخت مورد نیاز.
2. حفظ دمای پخت (Soak Time): مدت زمانی که قطعه باید در دمای پخت نگهداری شود.

مهندسی حرارتی دقیق، برای حفظ یکنواختی دما (Temperature Uniformity) در کل فضای کوره ضروری است تا از پخت ناقص (Under-Cure) یا پخت بیش از حد (Over-Cure) جلوگیری شود.

۳.۲. طراحی تخصصی کوره‌های حرارت سازه زنده رود (کوره رنگ الکترواستاتیک)

ما در اصفهان، انواع کوره‌های مورد نیاز صنایع را با استانداردهای سخت‌گیرانهٔ عایق‌بندی و سیستم‌های توزیع حرارت طراحی و تولید می‌کنیم:

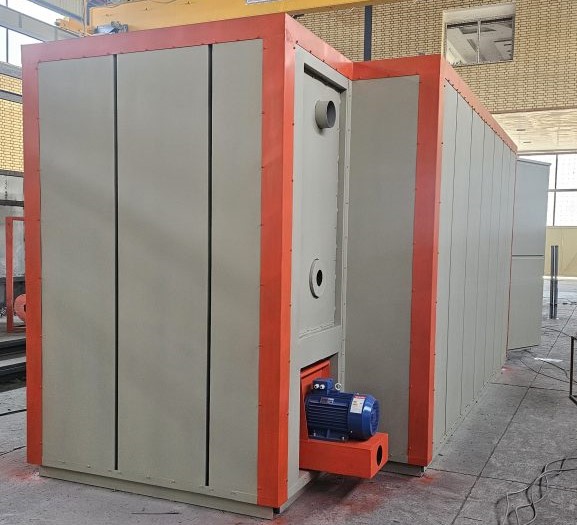

کورهٔ باکسی (Batch Oven): انعطاف‌پذیری و حجم بالا

این نوع کوره برای تولید غیرپیوسته و قطعات بسیار بزرگ ایده‌آل است.

• کاربرد تخصصی: ایده‌آل برای قطعات بسیار بزرگ با جرم حرارتی بالا (مثل بدنهٔ ماشین‌آلات، سازه‌های فلزی بلند، تابلوهای برق عظیم) یا کارگاه‌هایی با تولید متنوع (Multi-Product) که نیاز به تغییر مکرر دما و زمان پخت دارند.
• مزیت طراحی ما (کنترل جریان هوا): سیستم‌های گردش هوای افقی/عمودی (Horizontal/Vertical Airflow) و کانال‌کشی دقیق داخلی برای تضمین یکنواختی دما در حجم‌های بزرگ. این امر از ایجاد نقاط سرد و گرم در فضای بزرگ کوره جلوگیری می‌کند.
• ساختار بارگیری: امکان طراحی کوره باکسی دو درب برای افزایش سرعت بارگیری و تخلیه، که در نتیجه زمان توقف خط (Downtime) بین سیکل‌های پخت را کاهش می‌دهد.

کورهٔ کانوایری (Continuous Oven): سرعت و بازدهی تولید انبوه

این کوره‌ها برای خطوط تولیدی که نیاز به جریان پیوسته و بدون وقفه دارند، طراحی می‌شوند.

• کاربرد تخصصی: مناسب برای تولید انبوه (High-Volume Production) قطعات کوچک و متوسط که سرعت کانوایر، زمان پخت را تعیین می‌کند.
• مهندسی مسیر: طراحی تیپ I (U-Shape) و تیپ II (Straight-Through) بر اساس محدودیت فضای کارگاه و نیاز به جریان قطعات. مسیر U-Shape برای صرفه‌جویی در فضا و مسیر Straight-Through برای بالاترین سرعت و کاهش نوسانات دما استفاده می‌شود.
• مدیریت حرارت در ورودی و خروجی: استفاده از پرده‌های هوا (Air Seals)، پرده‌های برزنتی نسوز یا ماژول‌های بازیابی حرارت در ورودی و خروجی کوره برای کاهش اتلاف حرارت. این سیستم‌ها هوای گرم را در داخل کوره حفظ کرده و از افت دمای ناگهانی در ابتدای زون پخت جلوگیری می‌کنند.
• سیستم انتقال حرارت: کوره‌های کانوایری از سیستم‌های گرمایش غیرمستقیم استفاده می‌کنند که هوای گرم توسط فن‌های قوی (Recirculation Fans) با سرعت بالا به داخل محفظه دمیده می‌شود تا جرم حرارتی قطعه در کمترین زمان ممکن افزایش یابد.

۳.۳. زیرساخت فنی و استانداردهای کلیدی در ساخت کوره

تمامی کوره‌های تولیدی ما بر دو اصل مهندسی حرارتی پایدار بنا شده‌اند:

1. عایق‌بندی پیشرفته (Insulation):
   • استفاده از پنل‌های ساندویچی با چگالی بالا و مواد عایقی مرغوب (مانند پشم سنگ متراکم یا سرامیک فایبر) با ضخامت‌های استاندارد (حداقل ۲۰ سانتی‌متر) برای کاهش پرت حرارتی.
   • طراحی سازه‌ای برای حذف پل‌های حرارتی (Thermal Bridges) در محل اتصالات فلزی، که یکی از دلایل اصلی اتلاف انرژی در کوره‌های غیراستاندارد است.
2. آتشخانه با انتقال حرارت غیرمستقیم (Indirect Fired Burner Box):
   • آتشخانهٔ کوره‌های ما از فلزات مقاوم در برابر حرارت (مانند استیل نسوز AISI 310) ساخته می‌شود.
   • سیستم گرمایش غیرمستقیم تضمین می‌کند که شعله و محصولات احتراق (دود و گاز) با هوای داخل کوره و قطعات تماس پیدا نکنند. این امر از آلودگی سطحی قطعه و کاهش کیفیت پخت جلوگیری می‌کند.
   • استفاده از فن‌های سیرکولاسیون قدرتمند برای توزیع یکنواخت و پرفشار هوای گرم در سراسر کوره.

جزء فنی	نقش حیاتی در کوره رنگ الکترواستاتیک	بهینه‌سازی حرارت سازه
عایق‌بندی (Insulation)	جلوگیری از هدر رفت حرارت، کاهش مصرف سوخت و حفظ ایمنی بدنهٔ بیرونی.	استفاده از پنل‌های ساندویچی با پشم سنگ متراکم یا عایق سرامیک فایبر با ضخامت‌های بالا (حداقل ۲۰ سانتی‌متر).
آتشخانه (Heat Exchanger)	تولید هوای داغ و انتقال آن به داخل کوره به‌صورت غیرمستقیم.	طراحی دوگانهٔ آتشخانه برای انتقال حرارت بالاتر، و استفاده از استیل نسوز (مانند AISI ۳۱۰) در نقاط تماس مستقیم با شعله.
سیستم کنترل (PLC/PID)	کنترل دقیق دما، زمان پخت و مانیتورینگ پارامترها.	پیاده‌سازی سیستم‌های PLC با HMI (رابط ماشین و انسان) برای سادگی اپراتوری و ثبت لاگ‌های تولید و دما.
مشعل (Burner)	منبع تأمین حرارت اولیه.	انتخاب مشعل‌های معتبر و استاندارد با قابلیت تنظیم دقیق هوا و سوخت برای احتراق کامل و کم‌مصرف.

۴. ملاحظات فنی و اقتصادی در سرمایه‌گذاری بر خط رنگ (مدیریت ریسک)

سرمایه‌گذاری در یک خط رنگ تمام اتوماتیک یک تصمیم استراتژیک بلندمدت است. هزینهٔ اولیهٔ بالای این تجهیزات باید با بازدهی بلندمدت (Long-Term Payback)، کاهش چشمگیر ضایعات، و افزایش پایداری کیفی محصول نهایی توجیه شود. مدیریت ریسک در این حوزه، به معنای پیشگیری از افزایش هزینه‌های عملیاتی در طول عمر خط است.

---

۴.۱. تحلیل بازگشت سرمایه (ROI) از طریق بهینه‌سازی انرژی: کاهش هزینهٔ عملیاتی

مصرف انرژی (گاز، گازوئیل یا برق) یکی از اصلی‌ترین و پایدارترین هزینه‌های عملیاتی خط رنگ، به‌ویژه در کوره‌های پخت، است. کوره‌های غیراستاندارد با پرت حرارتی بالا، می‌توانند در بلندمدت، ده‌ها میلیون تومان هزینهٔ اضافی تحمیل کنند و ROI پروژه را به شدت کاهش دهند. طراحی مهندسی‌شده، این هزینه‌ها را به مزیت رقابتی تبدیل می‌کند:

ا. بهینه‌سازی عایق: محافظت از سرمایهٔ حرارتی

کیفیت عایق‌بندی مهم‌ترین عامل در مدیریت مصرف سوخت است.

• کاهش پرت حرارتی: یک کوره با عایق‌بندی مناسب و ضخیم (حداقل ۱۵ تا ۲۰ سانتی‌متر پشم سنگ متراکم یا سرامیک فایبر) و حذف پل‌های حرارتی (Thermal Bridges)، می‌تواند تا ۲۵٪ در مصرف گاز نسبت به کوره‌های قدیمی یا غیراستاندارد صرفه‌جویی کند. این صرفه‌جویی، یک جریان نقدینگی مثبت دائمی برای کارخانه ایجاد می‌کند.
• افزایش ایمنی: عایق‌بندی مناسب، دمای بدنهٔ خارجی کوره را در محدودهٔ ایمن حفظ کرده و ریسک سوختگی کارکنان و آسیب به تجهیزات مجاور را از بین می‌برد.

ب. سیکل پخت سریع و کارآمد (Ramp-Up Time Management)

راندمان خط، به سرعت گرم شدن قطعه بستگی دارد.

• کاهش زمان گرمایش: طراحی فنی صحیح شامل ظرفیت حرارتی بالا (BTU Capacity) مشعل و گردش هوای داخلی پرفشار (High Velocity Air Circulation)، زمان رسیدن قطعه به دمای موردنظر (Ramp-Up Time) را کاهش می‌دهد.
• بهینه‌سازی سیکل پخت: کاهش زمان غیرمفید در سیکل پخت، به معنی تولید تعداد قطعات بیشتر در ساعت است. برای مثال، کاهش ۵ دقیقه‌ای در کل زمان سیکل پخت، در یک خط کانوایری با تولید هزاران قطعه در روز، منجر به افزایش چشمگیر ظرفیت تولید سالانه می‌شود.

ج. استفاده از هوای برگشتی و بازیابی حرارت (Heat Recovery)

بهترین روش صرفه‌جویی، استفادهٔ مجدد از انرژی است که قبلاً تولید شده.

• چرخهٔ هوای برگشتی (Recirculation): استفاده از دمپرهای تنظیم‌شده و فن‌های سیرکولاسیون قدرتمند برای بازگرداندن هوای گرم داخل کوره (که پس از برخورد با قطعات کمی خنک شده) به جایگاه مشعل. این هوا مجدداً گرم و به داخل کوره دمیده می‌شود. این عمل، کارایی انرژی را به شدت بالا برده و نیاز مشعل به سوخت برای رسیدن به دمای مورد نیاز را کاهش می‌دهد.
• بازیابی حرارت دودکش (Economizers): در خطوط پیشرفته، سیستم‌های بازیابی حرارت (Heat Recovery Exchangers) روی دودکش مشعل نصب می‌شوند تا گرمای خروجی دودکش را برای پیش‌گرمایش هوای ورودی به مشعل یا گرمایش آب در مراحل شستشو استفاده کنند. این یک رویکرد پیشرفته برای صرفه‌جویی مضاعف است.

---

۴.۲. مدیریت ریسک کیفیت و ضایعات (Scrap Rate Reduction)

سرمایه‌گذاری در تجهیزات باکیفیت حرارت سازه زنده رود ریسک ضایعات ناشی از نقص تجهیزات را به حداقل می‌رساند:

1. دقت پاشش و کاهش Overspray: استفاده از رباتیک پاشش و سایکلون‌های کارآمد (که در بخش‌های قبل توضیح داده شد)، هدررفت رنگ پودری یا مایع را به کمترین میزان ممکن کاهش داده و باعث صرفه‌جویی در مواد گران‌قیمت اولیه می‌شود.
2. کنترل دقیق فرآیند: نصب سیستم‌های PLC و کنترلرهای PID برای مدیریت دقیق و ثبت دائمی منحنی دما-زمان پخت، احتمال پخت ناقص (Under-Cure) را از بین می‌برد. پخت ناقص، باعث مردودی قطعه و نیاز به رنگ‌زدایی و رنگ‌آمیزی مجدد (که بسیار هزینه‌بر است) می‌شود.
3. بهینه‌سازی شیمیایی شستشو: طراحی سیستم‌های قطعه‌شوی صنعتی با تانک‌های استیل ضدزنگ و کنترل دوزینگ مواد شیمیایی، پایداری فرآیند فسفاته یا نانوسرامیک را حفظ کرده و از مردودی قطعات به دلیل عدم چسبندگی (Adhesion Failure) جلوگیری می‌کند.

۵. سؤالات متداول (FAQ) پیرامون خطوط رنگ و کوره‌های صنعتی

پرسش (Question)	پاسخ کوتاه (Answer)
۱. آیا خط رنگ تمام اتوماتیک برای کارگاه‌های کوچک هم اقتصادی است؟	بله؛ خطوط اتوماتیک (کانوایر) برای حجم بالا و کورهٔ باکسی برای حجم کم اما باکیفیت و متنوع، در درازمدت به دلیل کاهش مصرف رنگ و انرژی اقتصادی‌تر هستند.
۲. عمر مفید یک کوره رنگ استاندارد چقدر است؟	اگر کوره با عایق و متریال استاندارد (مانند استیل) ساخته شده و نگهداری مناسبی داشته باشد، می‌تواند بیش از ۱۵ تا ۲۰ سال عمر مفید داشته باشد.
۳. گارانتی تجهیزات خط رنگ حرارت سازه شامل چه مواردی است؟	گارانتی شامل کلیهٔ ایرادات ساختاری (جوش، عایق‌بندی، سازه) و قطعات کلیدی الکتریکی (مانند تابلو برق و برنر) است که طبق قرارداد در فاکتور نهایی ذکر می‌گردد.
۴. تفاوت اصلی ربات ایرلس و پاشش دستی چیست؟	ربات ایرلس پوششی ۱۰۰٪ یکنواخت با سرعت بالا و راندمان انتقال رنگ (TE) بسیار بالاتر ارائه می‌دهد؛ پاشش دستی تابع مهارت اپراتور است.
۵. چه نوع رنگ‌هایی را می‌توان در کورهٔ الکترواستاتیک پخت؟	کوره‌های الکترواستاتیک منحصراً برای پخت رنگ‌های پودری (ترموست و ترموپلاست) طراحی شده‌اند و دماهای مورد نیاز برای پخت انواع رنگ پودری را تأمین می‌کنند.

جمع‌بندی و اقدام به عمل (CTA): شریک فنی پروژه‌های صنعتی شما در اصفهان

سرمایه‌گذاری در خط رنگ، سرمایه‌گذاری در کیفیت محصول نهایی، بهره‌وری و اعتبار برند شماست. شرکت حرارت سازه زنده رود به‌عنوان پیشرو در طراحی و ساخت کوره‌های رنگ الکترواستاتیک در اصفهان و سازندهٔ تخصصی سیستم‌های جانبی (از خط رنگ بشکه تا سایکلون و مولتی سیستم)، آماده است تا دانش فنی و تجربهٔ بومی خود را در خدمت ارتقای خطوط تولید شما قرار دهد.

برای دریافت تحلیل فنی رایگان و مشاورهٔ تخصصی دربارهٔ طراحی خط رنگ تمام اتوماتیک، همین امروز با کارشناسان فروش ما تماس حاصل فرمایید. ما تضمین می‌کنندهٔ کیفیت و بازدهی خط تولید شما هستیم.
